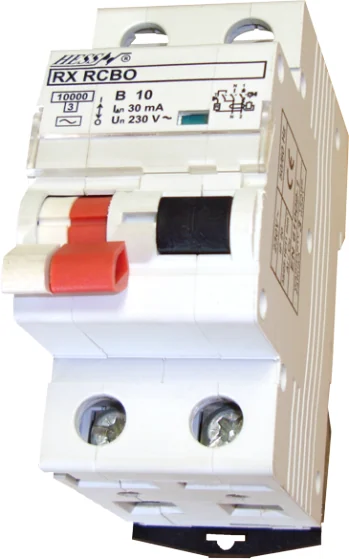

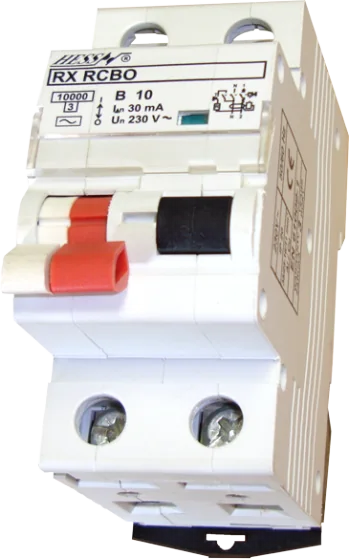

Prúdový chránič s nadprúdovou ochranou RX RCBO
prúdový chránič s ističom, do 40 A
- Menovité prúdy
- 6; 10; 16; 20; 25; 32; 40 A
- Počet pólov
- 2
- Menovitá podmienená skratová odolnosť
- 10 000 A
Popis
Prúdové chrániče s nadprúdovou ochranou RX RCBO zaisťujú odpojenie, spínanie a ochranu elektrických obvodov proti zemným poruchovým prúdom, preťaženiu a skratu. Majú oneskorene pracujúcu tepelnú spúšť pre ochranu pred preťažením, elektromagnetickú rýchlospúšť s vyrážacou kotvou pre ochranu pred skratom a elektromechanickú spúšť na reziduálny prúd, ktorá pracuje bez pomocného napájacieho zdroja a automaticky rozpojí obvod pri zemnom poruchovom prúde medzi fázou a zemou väčšom než menovitý reziduálny prúd IΔn.
- štandardný typ pre bežné použitie v domových a priemyselných inštaláciách do 40 A, AC 230/400 V
- pre ochranu živých častí (IΔn 30 mA)
- pre ochranu neživých častí (budov, strojov a pod. pred vznikom požiaru alebo skratu) pri znížení izolačnej schopnosti elektrických zariadení (IΔn 100 mA)
- sú konštruované na prácu so striedavým prúdom
- sú odolné proti nežiaducemu vypnutiu pri rôznych poruchách v sieti
- farebná indikácia zapnutého a vypnutého stavu
- sú značené logom
- sú vyrábané podľa normy STN EN 61 008

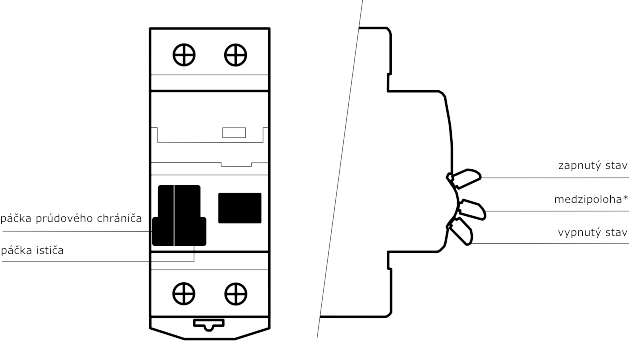

Indikácia druhu poruchy
Tento výrobok najvyššej kvality je vybavený exkluzívnymi doplnkami pre identifikáciu vzniknutej poruchy v danom okruhu. Stav páčky v medzipolohe napovie, k akej chybe v danom obvode mohlo prísť:
- páčka ističa v medzipolohe upozorňuje na poruchu, pri ktorej reagovala niektorá zo spúští ističa (v obvode mohlo prísť k preťaženiu alebo skratu),
- páčka ističa i prúdového chrániča v medzipolohe upozorňujú na poruchu, pri ktorej reagovala cievka prúdového chrániča na presiahnutie hranice reziduálneho prúdu (podľa typu prúdového chrániča 30 mA alebo 100 mA).
Technické údaje
| Počet pólov | 2 |
|---|---|
| Typ | AC |
| Menovité prúdy | 6; 10; 16; 20; 25; 32; 40 A |
| Menovité napätie | 2P 230 V 50/60 Hz |
| Menovitá podmienená skratová odolnosť | 10 000 A |
| Menovitý reziduálny prúd IΔn | 0,03; 0,1; 0,3 A |
| Stupeň krytia | IP 20 |
| Max. prierez vodiča | 35 mm2 |
| Pripevnenie | na lištu DIN EN 50 022 |
| Indikácia vypnutia | červeným padáčikom |
| Trvanlivosť | 10 000 spínacích cyklov |

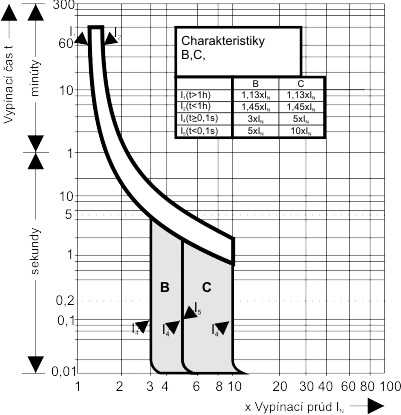

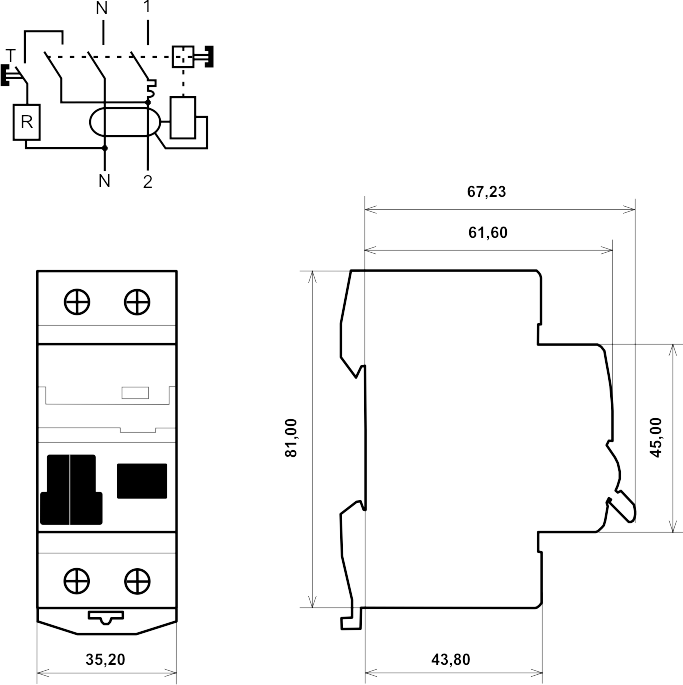

Charakteristiky a rozmery
