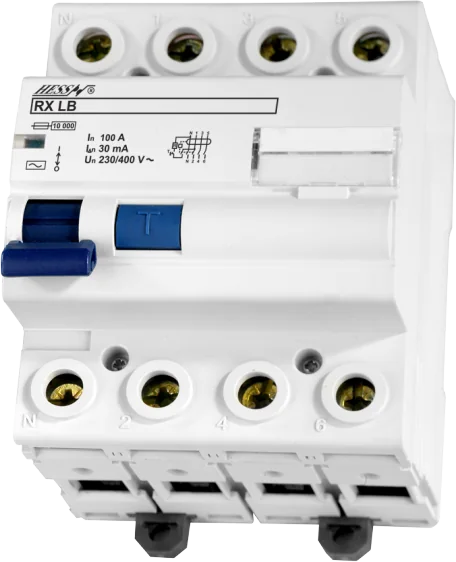

Prúdový chránič RX LB
do 100 A, 2 a 4 póly
- Menovité prúdy
- 63; 80; 100 A
- Počet pólov
- 2; 4
- Menovitá podmienená skratová odolnosť
- 10 kA
Popis
Prúdové chrániče RX LB zaisťujú odpojenie, spínanie a ochranu elektrických obvodov proti zemným poruchovým prúdom. Majú elektromechanickú spúšť na reziduálny prúd, ktorá pracuje bez pomocného napájacieho zdroja a automaticky rozpojí obvod pri zemnom poruchovom prúde medzi fázou a zemou väčšom než menovitý reziduálny prúd IΔn.
- štandardný typ pre bežné použitie v domových a priemyselných inštaláciách do 100 A, AC 230/400 V
- pre ochranu živých častí (IΔn 30 mA)
- pre ochranu neživých častí (budov, strojov a pod. pred vznikom požiaru alebo skratu) pri znížení izolačnej schopnosti elektrických zariadení (IΔn 100 mA)
- sú konštruované na prácu so striedavým prúdom
- sú odolné proti nežiaducemu vypnutiu pri rôznych poruchách v sieti
- farebná indikácia zapnutého a vypnutého stavu
- sú značené logom
- sú vyrábané podľa normy STN EN 61 008
Technické údaje
| Počet pólov | 2; 4 |
|---|---|
| Typ | AC |
| Menovité prúdy | 63; 80; 100 A |
| Menovité napätie | 2P 230 V 50/60 Hz 4P 230/400 V 50/60 Hz |
| Menovitá podmienená skratová odolnosť | 10 kA |
| Max. predradená poistka proti skratu | 100 A gG |
| Menovitý reziduálny prúd IΔn | 0,03; 0,1; 0,3 A |
| Stupeň krytia | IP 20 |
| Max. prierez vodiča | 70 mm2 (plný vodič) |
| Pripevnenie | na lištu DIN EN 50 022 |
| Indikácia vypnutia | červeným padáčikom |
| Trvanlivosť | 10 000 spínacích cyklov |

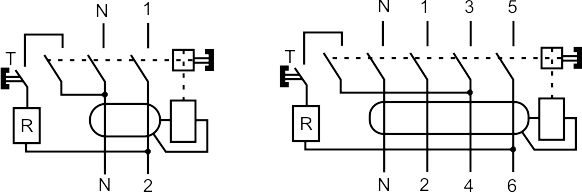

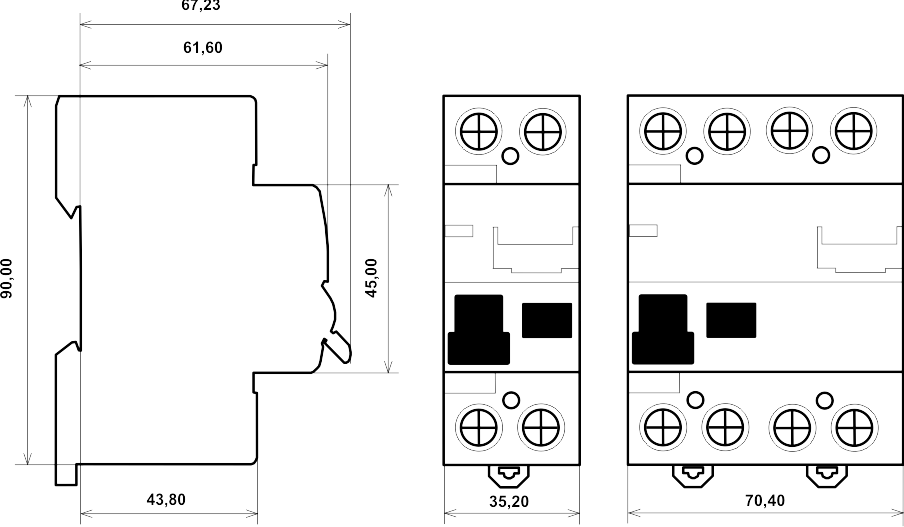

Schéma zapojenia a rozmery
