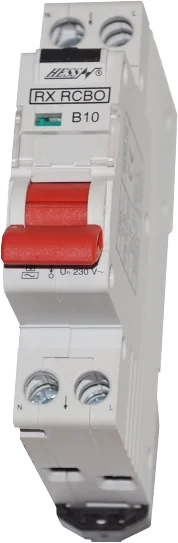

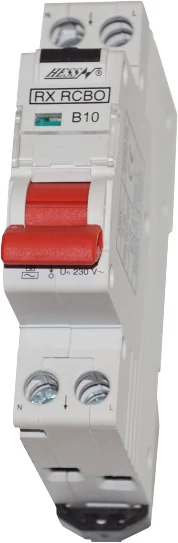

Prúdový chránič s nadprúdovou ochranou RX RCBO-1
prúdový chránič s ističom v šírke jedného modulu, do 32 A
- Menovité prúdy
- 6; 10; 16; 20; 25; 32 A
- Počet pólov / modulov
- 2 / 1
- Menovitá podmienená skratová odolnosť
- 6 000 A
Popis
Prúdové chrániče s nadprúdovou ochranou RX RCBO-1 zaisťujú odpojenie, spínanie a ochranu elektrických obvodov proti zemným poruchovým prúdom, preťaženiu a skratu. Majú oneskorene pracujúcu tepelnú spúšť pre ochranu pred preťažením, elektromagnetickú rýchlospúšť s vyrážacou kotvou pre ochranu pred skratom a elektromechanickú spúšť na reziduálny prúd, ktorá pracuje bez pomocného napájacieho zdroja a automaticky rozpojí obvod pri zemnom poruchovom prúde medzi fázou a zemou väčšom než menovitý reziduálny prúd IΔn.
- štandardný typ pre bežné použitie v domových a priemyselných inštaláciách do 32 A, AC 230/400 V
- pre ochranu živých častí (IΔn 30 mA)
- sú konštruované na prácu so striedavým prúdom
- sú odolné proti nežiaducemu vypnutiu pri rôznych poruchách v sieti
- farebná indikácia zapnutého a vypnutého stavu
- sú značené logom
- sú vyrábané podľa normy STN EN 61 008
Technické údaje
| Počet pólov / modulov | 2 / 1 |
|---|---|
| Typ | AC |
| Menovité prúdy | 6; 10; 16; 20; 25; 32 A |
| Menovité napätie | 230 V 50/60 Hz |
| Menovitá podmienená skratová odolnosť | 6 000 A |
| Menovitý reziduálny prúd IΔn | 0,03 A |
| Stupeň krytia | IP 20 |
| Max. prierez vodiča | 16 mm2 |
| Pripevnenie | na lištu DIN EN 50 022 |
| Indikácia vypnutia | červeným padáčikom |
| Trvanlivosť | 10 000 spínacích cyklov |

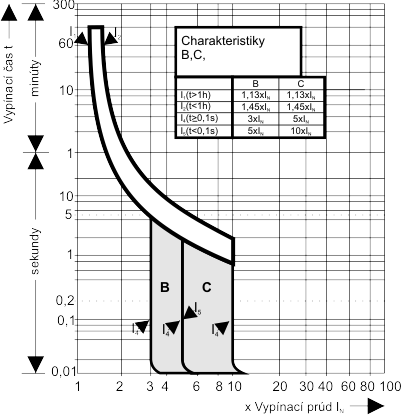

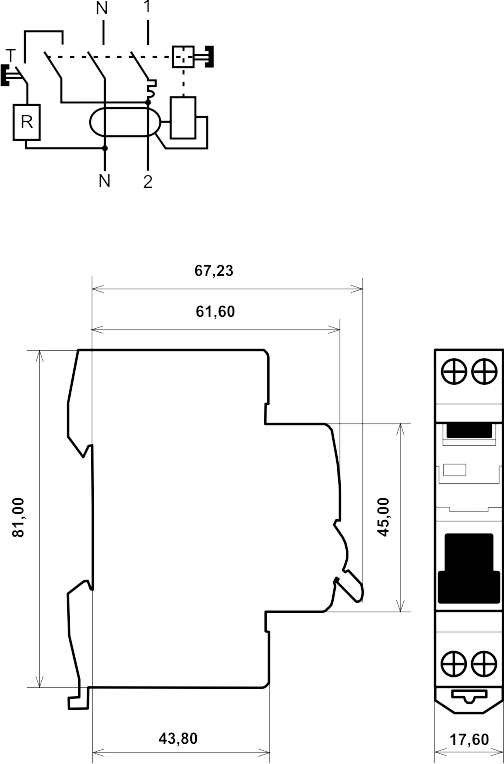

Charakteristiky a rozmery
