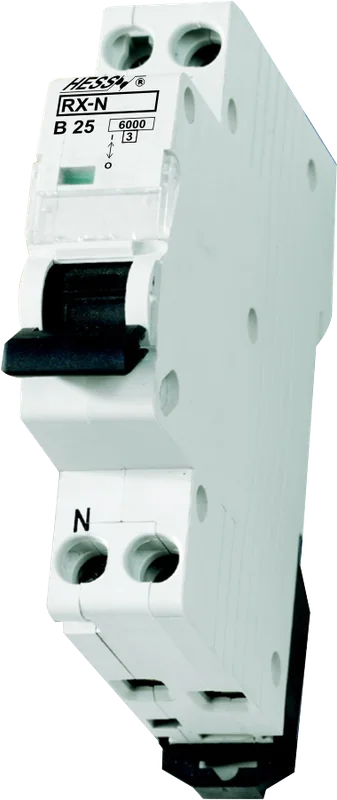

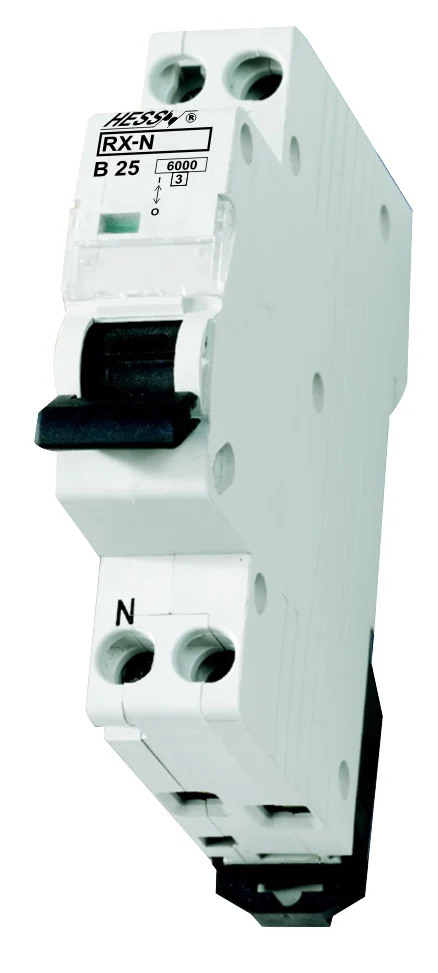

Istič RX-N
istič 1+N do 32 A, vypínacia schopnosť 6 kA
- Menovité prúdy
- 4; 6; 10; 13; 16; 20; 25; 32 A
- Počet pólov
- 1 (1+N)
- Vypínacia schopnosť
- EN 60898 – 6 kA
Popis
Obmedzujúce ističe RX-N sú určené pre rozvody konečnej spotreby s uzemneným uzlom a ochranou zemnením (TT) alebo nulovaním so samostatným ochranným vodičom (TN-S).
Obmedzujúce ističe RX-N majú rôzne spúšte pôsobiace na spínací mechanizmus:
- oneskorene pracujúca tepelná spúšť pre ochranu pred preťažením,
- elektromagnetická rýchlospúšť s vyrážacou kotvou pre ochranu pred skratom.
Sú určené pre ochranu elektrických rozvodov a zariadení proti preťaženiu a skratu. Sú vhodné pre bežnú inštaláciu do rozvádzačov a rozvodní.
Konštrukciou a technickými parametrami ističe RX-N zodpovedajú súčasnej svetovej úrovni. Označené sú logom . Sú vyrábané podľa normy ČSN EN 60 898.

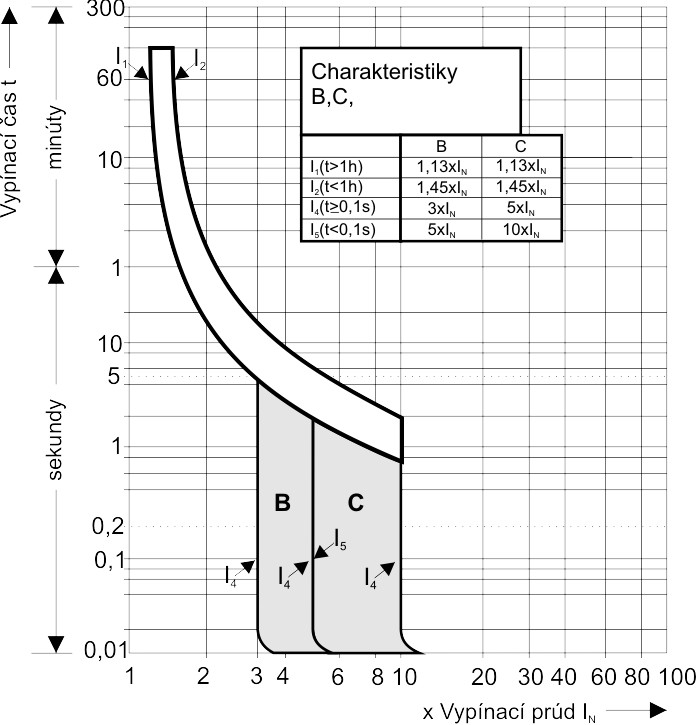

I1, I2: ochrana pred preťažením (tepelná spúšť)
I4, I5: ochrana pred skratom (elektromagnetická spúšť)
Použitie vypínacích charakteristík:
- B – pre ochranu vedení
- C – pre zariadenia všeobecne
Technické údaje
| Počet pólov | 1 (1+N) |
|---|---|
| Menovité prúdy | 4; 6; 10; 13; 16; 20; 25; 32 A |
| Menovité napätie | 1P 230/400 V 50/60 Hz |
| Vypínacia schopnosť | EN 60898 – 6 kA |
| Charakteristika | B: 3 In až 5 In C: 5 In až 10 In |
| Trieda selektivity | 3 |
| Stupeň krytia | IP 20 |
| Max. prierez vodiča | In 32 A: 16 mm2 |
| Pripevnenie | na lištu DIN EN 50 022, priskrutkovaním |
| Trvanlivosť | ≥ 10 000 spínacích cyklov |

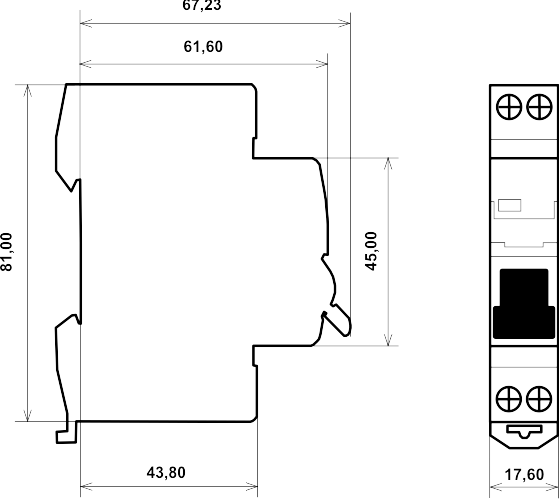

Charakteristiky a rozmery
