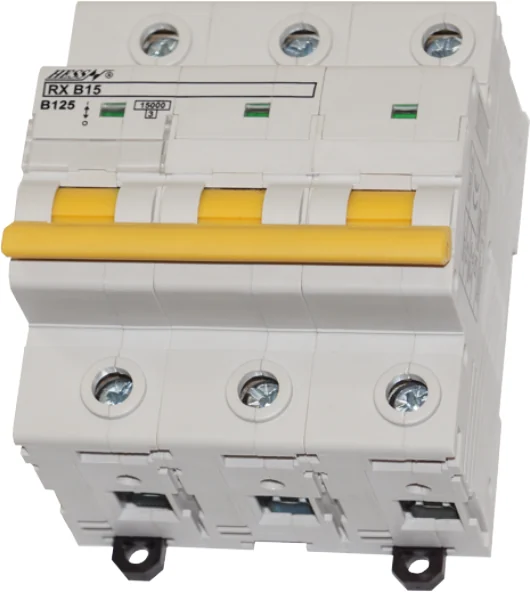

Istič RX B do 125 A
vypínacia schopnosť 15 kA
- Menovité prúdy
- 63; 80; 100; 125 A
- Počet pólov
- 1; 1+N; 2; 3; 3+N; 4
- Vypínacia schopnosť
- EN 60898 – 15 kA
Popis
Obmedzujúce ističe RX-B majú rôzne spúšte pôsobiace na spínací mechanizmus:
- oneskorene pracujúca tepelná spúšť pre ochranu pred preťažením,
- elektromagnetická rýchlospúšť s vyrážacou kotvou pre ochranu pred skratom.
Sú určené pre ochranu elektrických rozvodov a zariadení proti preťaženiu a skratu. Sú vhodné pre bežnú inštaláciu do rozvádzačov a rozvodní.
Konštrukciou a technickými parametrami ističe RX-B zodpovedajú súčasnej svetovej úrovni. Označené sú logom . Sú vyrábané podľa normy ČSN EN 60 898.

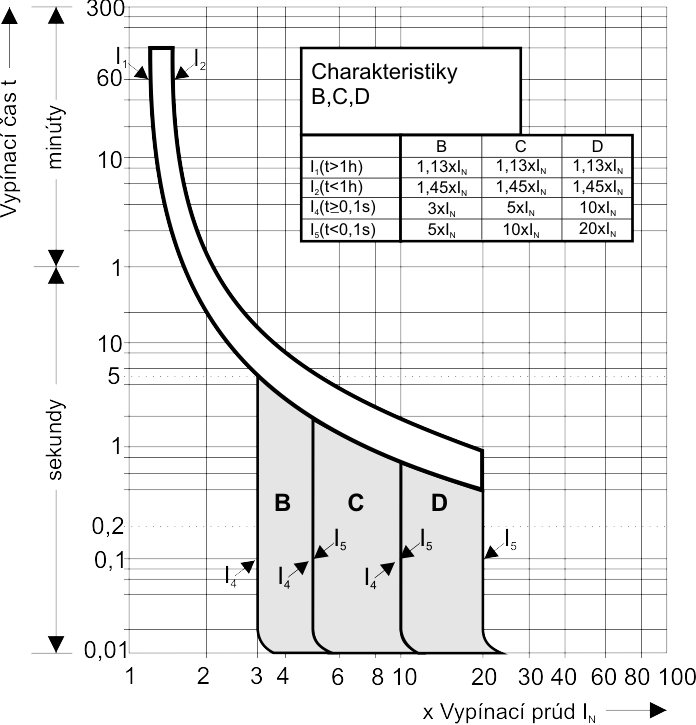

I1, I2: ochrana pred preťažením (tepelná spúšť)
I4, I5: ochrana pred skratom (elektromagnetická spúšť)
Použitie vypínacích charakteristík:
- B – pre ochranu vedení
- C – pre zariadenia všeobecne
- D – pre zariadenia s vysokými prúdovými nárazmi
Technické údaje
| Počet pólov | 1; 1+N; 2; 3; 3+N; 4 |
|---|---|
| Menovité prúdy | 63; 80; 100; 125 A |
| Menovité napätie | 1P 230/400 V 50/60 Hz 3P 400 V 50/60 Hz |
| Vypínacia schopnosť | EN 60898 – 15 kA |
| Charakteristika | B: 3 In až 5 In C: 5 In až 10 In D: 10 In až 20 In |
| Trieda selektivity | 3 |
| Stupeň krytia | IP 20 |
| Max. prierez vodiča | In 125 A: 70 mm2 |
| Pripevnenie | na lištu DIN EN 50 022, priskrutkovaním |
| Trvanlivosť | ≥ 10 000 spínacích cyklov |

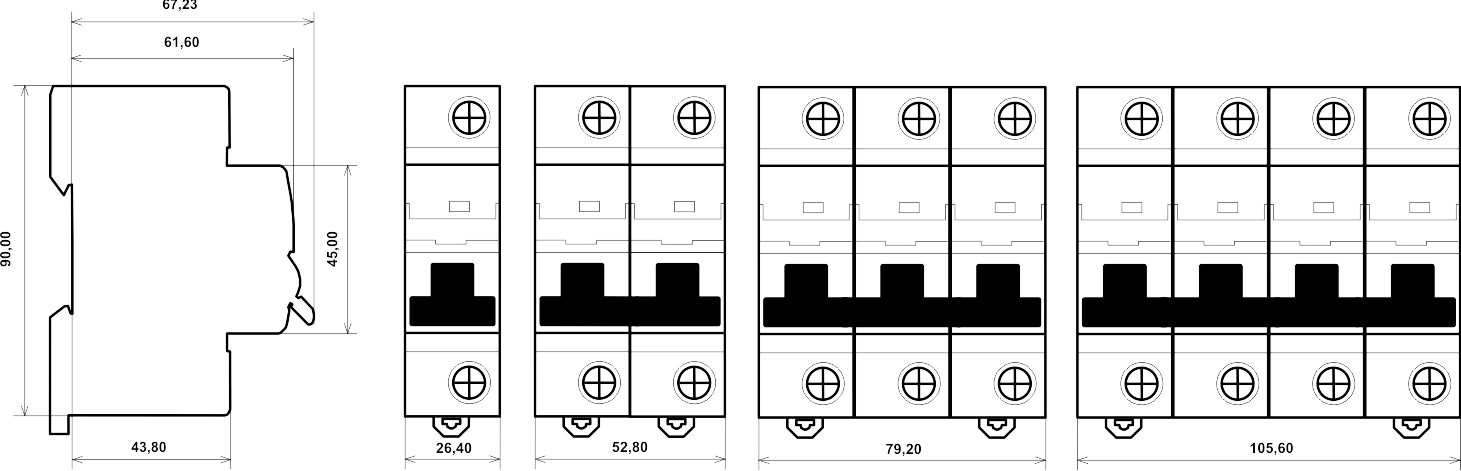

Charakteristiky a rozmery
