Popis

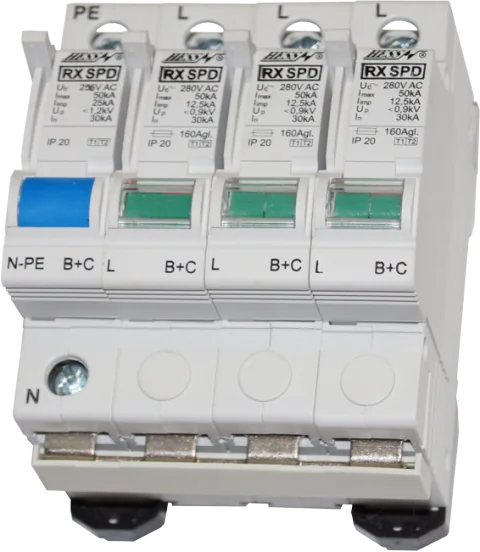

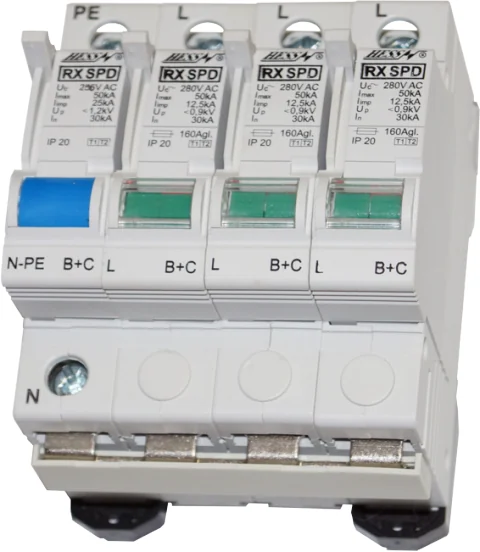

Zvodiče prepätia sú dôležitým doplnkom ochrany elektrickej inštalácie. Chránia elektrické zariadenia pred vážnym poškodením účinkami prepätia atmosférického pôvodu.
Zvodiče prepätia sú prístroje určené na obmedzenie účinkov atmosférického prepätia s frekvenciou rádovo niekoľko MHz, ktorého vrcholová hodnota prekročí maximálnu hodnotu pracovného napätia v inštalácii. Toto prepätie vzniká v dôsledku atmosférického výboja pri priamom alebo nepriamom údere blesku. Zvodiče prepätia zvedú impulzný prúd do zeme, a tým sa zníži jeho amplitúda na prijateľnú úroveň, ktorá je bezpečná pre elektrickú inštaláciu a prístroje v nej nainštalované.
Zvodiče prepätia sú neúčinné voči prepätiu s pracovnou frekvenciou inštalácie, ktoré vznikne pri nedostatočnej regulácii pracovného napätia v inštalácii.
Triedy zvodičov prepätia
- Trieda I (B)
- Zvodič prepätia, ktorý je schopný odviesť bleskový, respektíve čiastočný bleskový prúd pri priamych zásahoch blesku. Ochranná úroveň je stanovená na menej ako 4 kV (Up < 4 kV).
- Trieda II (C)
- Zvodič prepätia schopný odviesť atmosférické prepätie vyvolané blízkym alebo vzdialeným úderom blesku, respektíve spínacie prepätie. Ochranná úroveň je stanovená na menej ako 2,5 kV (Up < 2,5 kV).
- Trieda III (D)
- Zvodič prepätia, ktorý slúži na ochranu jedného spotrebiča alebo skupiny spotrebičov pred prepätím a inštaluje sa čo najbližšie k chránenému spotrebiču. Ochranná úroveň je stanovená na menej ako 1,5 kV (Up < 1,5 kV).
